Architecture technique

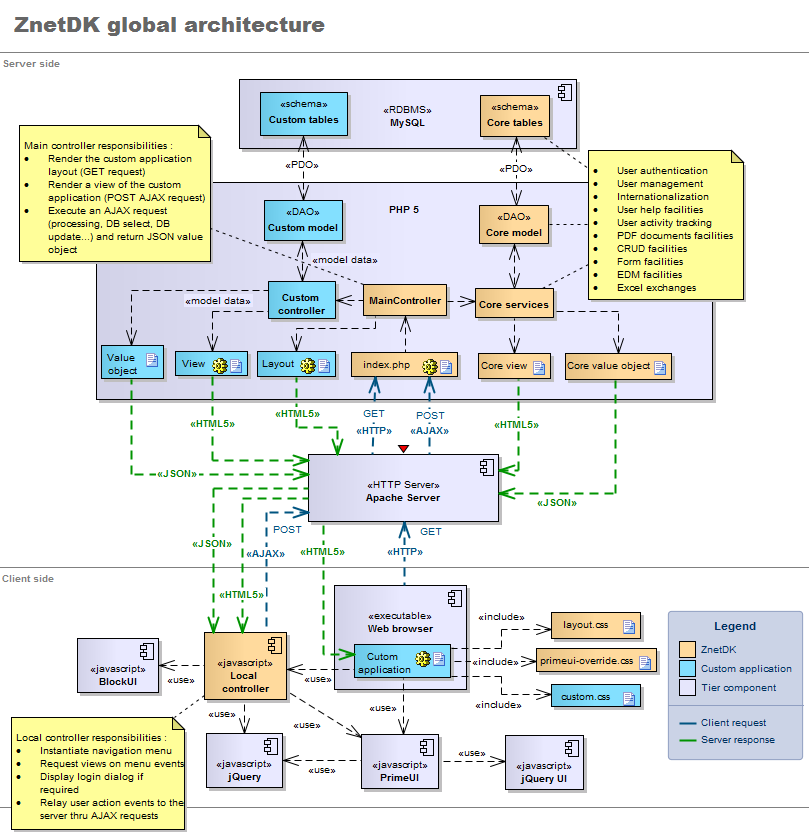

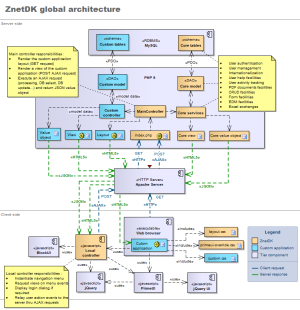

ZnetDK est architecturé autour de composants qui s'exécutent à la fois dans le navigateur internet de l'utilisateur et sur le serveur web HTTP/PHP qui héberge l'application.

Les composants Client

• Le navigateur internet : il doit supporter le langage Javascript et être compatible avec les standards CSS2 (ou mieux CSS3) et HTML5.
• Les librairies jQuery et jQuery UI : l'API jQuery est utilisée pour manipuler le DOM de la page HTML par les autres composants client référencés ci-après.
  L'API jQuery UI est quant à elle utilisée spécifiquement pour le développement des composants graphiques PrimeUI.
• Le jeu de Widgets PrimeUI : 35 composants graphiques développés en Javascript et à l'aide des API jQuery et jQuery UI.
• Le plugin jQuery BlockUI : permet de neutraliser les évènements de click de la souris pendant l'exécution des requêtes AJAX.
• Le contrôleur local et l'API ZnetDK : le contrôleur local ZnetDK se déclenche une fois l'application chargée dans le navigateur et réalise en particulier les tâches suivantes :
  • Il instancie les composants Prime UI : menu de navigation, composant de sélection de langue, composant d'affichage des messages.
  • Il charge les vues de l'application en réponse aux évènements de click de souris du menu de navigation.
  • Il déclenche l'affichage de la boîte de dialogue de connexion à l'application si l'authentification est requise.
  L'API ZnetDK quant à elle fournit les services techniques requis par le contrôleur local et par les vues de l'application (notamment pour communiquer avec les contrôleurs applicatifs développés en PHP côté serveur).

Les composants Serveur

• Le serveur HTTP Apache : serveur à l'écoute des requêtes HTTP émises par le navigateur internet pour le chargement de ressources de l'application dans le navigateur.
• Le module PHP : il execute le script index.php, point d'entrée de l'application et traite les actions GET et POST redirigées par le serveur HTTP.
• Le SGBDR MySQL : assure la persistence des données de l'application par l'intermédiaire d'objets PHP de type DAO utilisant l'interface PDO pour accéder à la base de données. Les tables SQL ZnetDK sont isolées des tables créées pour les besoins métier de l'application par l'utilisation de schémas (comptes utilisateur) de bases de données distincts.
• Les services applicatifs ZnetDK : ensemble de classes PHP concourrant à offrir des services applicatifs de haut niveau parmi lesquels figurent :
  • L'aiguillage des requêtes HTTP à destination des contrôleurs applicatifs secondaires selon une architecture de type MVC, offrant une séparation franche du code PHP destiné à l'affichage (la vue), de celui implémentant la logique métier (le contrôleur) et de celui fournissant les données (le modèle à travers les objets DAO).
  • L'authentification des utilisateurs.
  • La définition des habilitations utilisateurs.
  • La génération dynamique du menu de navigation dans l'application en fonction des habilitations de l'utilisateur.
  • L'affichage multilingue des vues de l'application.
  • L'affichage d'une aide en ligne contextuelle et multilingue.
• Le code métier de l'application : il est constitué des contrôleurs secondaires, des objets DAO et des vues développés spécifiquement pour répondre aux besoins métier des utilisateurs de l'application.
